CYCLE 82 (DRILLING, COUNTERBORING) là chu trình khoan và khoét lỗ trong hệ điều khiển SINUMERIK 840D/840Di/810D. Chu trình này được sử dụng để khoan đến độ sâu nhất định với thời gian dừng ở đáy lỗ nhằm loại bỏ phoi hoặc cải thiện chất lượng bề mặt của lỗ khoan.
Cấu trúc câu lệnh CYCLE 82:
CYCLE82 (RTP, RFP, SDIS, DP, DPR, DTB)
Giải thích các tham số:
- RTP (Retraction plane): Mặt phẳng rút dao (giá trị tuyệt đối), tính bằng mm.
- RFP (Reference plane): Mặt phẳng tham chiếu (giá trị tuyệt đối), tính bằng mm.
- SDIS (Safety distance): Khoảng cách an toàn giữa dao và bề mặt phôi, tính bằng mm (nhập giá trị không dấu).
- DP (Final drilling depth): Độ sâu khoan cuối cùng (giá trị tuyệt đối), tính bằng mm.
- DPR (Final drilling depth relative to reference plane): Độ sâu khoan cuối cùng tương đối so với mặt phẳng tham chiếu, tính bằng mm (nhập giá trị không dấu).
- DTB (Dwell time at final drilling depth): Thời gian dừng tại độ sâu khoan cuối cùng (để phá phoi), tính bằng giây.

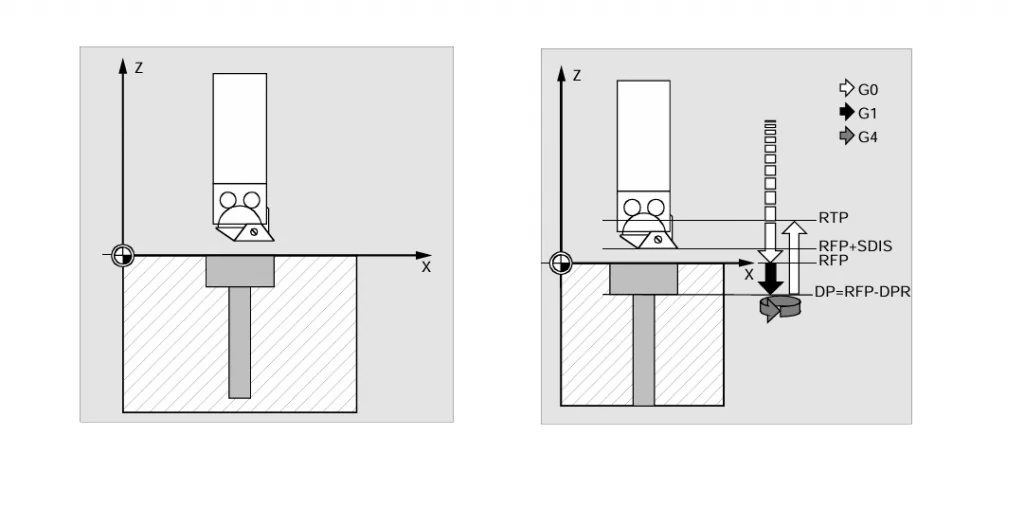

Hoạt động của chu trình CYCLE 82:
- Vị trí khởi đầu của dao: Đặt tại vị trí cần khoan trong mặt phẳng đã chọn.
- Tiếp cận mặt phẳng tham chiếu: Dao di chuyển tới mặt phẳng tham chiếu, trừ đi khoảng cách an toàn đã thiết lập (RFP – SDIS) với lệnh G0.
- Khoan đến độ sâu cuối cùng: Dao di chuyển đến độ sâu khoan cuối cùng với tốc độ ăn dao đã lập trình trước đó (G1).
- Dừng tại độ sâu khoan: Thực hiện thời gian dừng (DTB) để đảm bảo việc phá phoi hoặc gia công hoàn thiện bề mặt.
- Rút về mặt phẳng rút dao: Dao rút lên mặt phẳng rút dao đã lập trình (RTP) với lệnh G0.

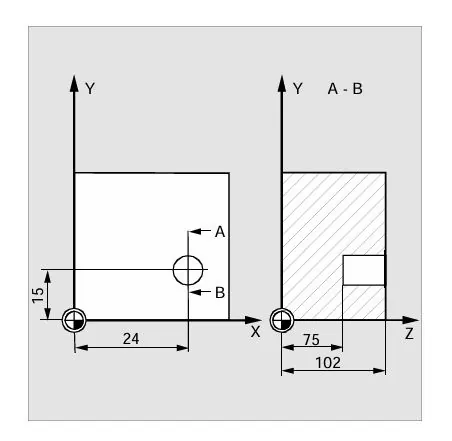

Ví dụ thực tế:
N10 G0 G90 F200 S300 M3 ; Thiết lập giá trị công nghệ
N20 D3 T3 Z110 ; Di chuyển tới mặt phẳng rút dao
N30 X24 Y15 ; Di chuyển đến vị trí khoan đầu tiên
N40 CYCLE82 (110, 102, 4, 75, , 2) ; Gọi chu trình khoan với độ sâu tuyệt đối
N50 M30 ; Kết thúc chương trình
Trong ví dụ này:
- Máy thực hiện khoan lỗ tại tọa độ X24 Y15 với độ sâu 75 mm.
- Khoảng cách an toàn là 4 mm, và thời gian dừng tại đáy lỗ là 2 giây để phá phoi.
Lưu ý khi sử dụng CYCLE 82:
- Đảm bảo các giá trị của mặt phẳng tham chiếu và mặt phẳng rút dao khác nhau: Nếu giá trị của hai mặt phẳng này giống nhau, không được lập trình độ sâu tương đối (DPR) vì sẽ gây ra lỗi “Reference plane incorrectly defined”.
- Thời gian dừng (DTB): Được sử dụng để đảm bảo việc phá phoi hiệu quả. Nên tránh sử dụng khi khoan lỗ mù (lỗ không thông).
- Khoảng cách an toàn (SDIS): Đảm bảo không gây va chạm giữa dao và phôi trong quá trình khoan.
Kết luận:
Chu trình CYCLE 82 (DRILLING, COUNTERBORING) trong hệ điều khiển SINUMERIK là một công cụ hữu ích cho các thao tác khoan và khoét lỗ, cho phép lập trình viên tùy chỉnh chi tiết các tham số khoan để tối ưu hóa quy trình gia công và đảm bảo an toàn trong quá trình vận hành.
