G73 là một chu trình khoan nhả phoi tốc độ cao (high-speed peck drilling cycle) hoặc chu trình khoan phá phoi (chip break drilling cycle) trong hệ thống điều khiển Fanuc. So với lệnh G83, G73 giúp tiết kiệm thời gian hơn nhờ không rút dao hoàn toàn ra khỏi lỗ sau mỗi lần khoan. Bài viết này sẽ cung cấp hướng dẫn chi tiết về cách sử dụng G73, giải thích các tham số quan trọng, so sánh với chu trình G81 và G83, và cung cấp ví dụ thực tế để áp dụng.
Cấu trúc câu lệnh G73:
G73 [G98 | G99] X Y Z R Q F
Giải thích các tham số:
- G73: Mã lệnh chu trình khoan nhả phoi tốc độ cao.
- G98/G99 (tùy chọn): Mã lệnh xác định vị trí rút dao sau khi hoàn thành chu trình khoan.
- G98: Rút về vị trí ban đầu (vị trí Z được lập trình hoặc vị trí G00 trước đó).
- G99: Rút về mặt phẳng tham chiếu được xác định bằng tham số R.
- X, Y: Tọa độ vị trí tâm lỗ khoan theo phương X và Y.
- Z: Độ sâu lỗ khoan.
- R: Chiều cao rút dao sau khi hoàn thành chu trình khoan.
- Q: Độ sâu mỗi bước khoan (peck depth).
- F: Tốc độ ăn dao.

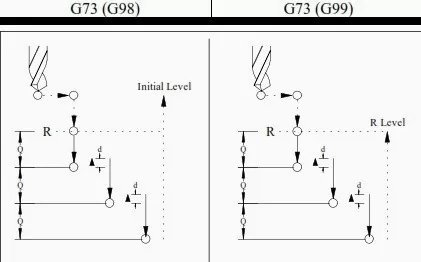

Hoạt động của lệnh G73
Khi thực hiện lệnh G73, dao cắt sẽ hoạt động như sau:
- Dao tiến vào phôi với mức ăn dao được chỉ định bởi tham số Q (độ sâu mỗi lần cắt).
- Sau khi tiến sâu vào một đoạn Q, dao sẽ rút ngắn một khoảng nhỏ để phá phoi.
- Dao tiếp tục tiến vào phôi để khoan thêm đoạn kế tiếp mà không rút ra hoàn toàn, quy trình này được lặp lại cho đến khi đạt đến độ sâu cuối cùng được chỉ định bởi tham số Z.
- Sau khi đạt độ sâu cuối cùng, dao sẽ rút ra với tốc độ nhanh (rapid feed).
Lượng rút dao (retraction amount) được quy định trước và có thể thiết lập bằng tham số 5114 trong bảng tham số máy CNC Fanuc.
Ví dụ thực tế:
G99 G73 X40 Y30 Z-15 R3 Q1 F150
Câu lệnh này sẽ thực hiện thao tác khoan với các thông số sau:
- Vị trí tâm lỗ khoan: X = 40, Y = 30.
- Độ sâu lỗ khoan: Z = -15.
- Dao sẽ khoan từng đoạn nhỏ với độ sâu Q = 1 mm, sau đó di chuyển ngược lại một khoảng nhỏ để phá phoi, rồi tiếp tục khoan.
- Tốc độ ăn dao: 150 mm/phút.
So sánh G73 với G81 và G83:
| Tính năng | G81 | G83 | G73 |
|---|---|---|---|
| Hoạt động | Khoan và rút dao | Khoan từng đoạn nhỏ, rút ra hoàn toàn để loại bỏ phoi và tiếp tục khoan | Khoan với độ nhả phoi ngắn, không rút hoàn toàn để giảm thời gian gia công |
| Ứng dụng | Khoan đơn giản, nhanh chóng | Khoan lỗ sâu cần loại bỏ phoi để tránh kẹt dao | Khoan lỗ nông cần loại bỏ phoi nhanh chóng để tránh kẹt dao |
| Tham số | X, Y, Z, R, F | X, Y, Z, R, Q, F | X, Y, Z, R, Q, F |
Kết luận
Lệnh G73 là một chu trình khoan hiệu quả khi cần khoan các lỗ nông với tốc độ cao và loại bỏ phoi nhanh chóng mà không cần rút dao hoàn toàn. So với G83, chu trình G73 giúp tiết kiệm thời gian và phù hợp với các ứng dụng cần khoan nhanh. Người vận hành có thể lựa chọn giữa G73, G81, và G83 tùy thuộc vào nhu cầu gia công cụ thể.
