CYCLE 207 (RIGID TAPPING) là chu trình tarô cứng (không dùng đầu kẹp mũi tarô nổi) trong hệ điều khiển Heidenhain TNC 640. Chu trình này được sử dụng để cắt ren trong một hoặc nhiều lần cắt mà không cần sử dụng đầu kẹp mũi tarô nổi. Phương pháp này yêu cầu máy có trục chính điều khiển bằng servo để đảm bảo đồng bộ hóa giữa trục chính và trục dao.
Cấu trúc câu lệnh CYCLE 207:
CYCL DEF 207 RIGID TAPPING
Q200 = ... ; Set-up clearance
Q201 = ... ; Depth of thread
Q239 = ... ; Thread pitch
Q203 = ... ; Workpiece surface coordinate
Q204 = ... ; 2nd set-up clearance
Giải thích các tham số:
- Q200 (Set-up clearance): Khoảng cách giữa mũi dao và bề mặt phôi, tính bằng mm. Giá trị dương.
- Q201 (Depth of thread): Độ sâu ren, tính từ bề mặt phôi đến đáy lỗ, tính bằng mm. Giá trị âm.
- Q239 (Thread pitch): Bước ren, tính bằng mm. Dấu “+” cho ren phải, dấu “-” cho ren trái.
- Q203 (Workpiece surface coordinate): Tọa độ bề mặt phôi, tính bằng mm.
- Q204 (2nd set-up clearance): Chiều cao rút dao thứ hai để tránh va chạm giữa dao và phôi, tính bằng mm.
Hoạt động của chu trình CYCLE 207:
- Dao di chuyển đến khoảng cách an toàn được thiết lập (Q200) phía trên bề mặt phôi với tốc độ nhanh (FMAX).
- Dao tiến vào lỗ đến độ sâu ren đã chỉ định (Q201) với tốc độ ăn dao được tính toán dựa trên tốc độ quay của trục chính và bước ren (Q239).
- Khi đạt độ sâu yêu cầu, trục chính đảo chiều quay và dao bắt đầu rút ra khỏi lỗ.
- Dao rút về chiều cao thiết lập ban đầu hoặc chiều cao thiết lập thứ hai (Q204) nếu được lập trình.
- Trục chính dừng quay tại chiều cao thiết lập để chuẩn bị cho bước tarô tiếp theo.

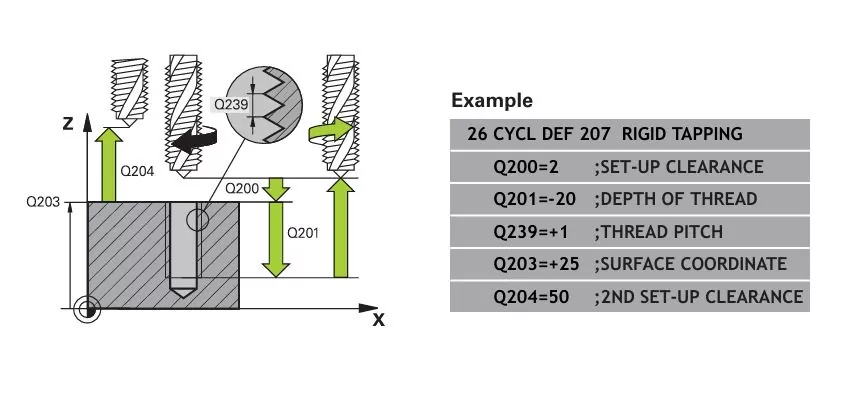

Ví dụ thực tế:
CYCL DEF 207 RIGID TAPPING
Q200=2 ; Set-up clearance = 2 mm
Q201=-20 ; Depth of thread = -20 mm
Q239=+1 ; Thread pitch = 1 mm (right-hand thread)
Q203=+25 ; Surface coordinate = +25 mm
Q204=50 ; 2nd set-up clearance = 50 mm
Trong ví dụ này:
- Máy sẽ thực hiện tarô cứng với độ sâu 20 mm từ bề mặt phôi.
- Bước ren là 1 mm cho ren phải (dấu “+” cho Q239).
- Dao sẽ rút ra khỏi lỗ đến chiều cao thiết lập ban đầu (Q200) hoặc chiều cao thiết lập thứ hai (Q204) nếu được lập trình.
Lưu ý khi sử dụng CYCLE 207:
- Chỉ sử dụng chu trình này trên các máy có trục chính điều khiển bằng servo: Để đảm bảo đồng bộ hóa giữa tốc độ quay của trục chính và tốc độ tiến dao.
- Nhập giá trị độ sâu ren (Q201) là âm: Để đảm bảo hướng di chuyển đúng. Nếu nhập giá trị dương, máy sẽ đảo ngược tính toán và di chuyển dao xuống dưới bề mặt phôi.
- Đảm bảo thông số bước ren (Q239) chính xác: Tránh sai lệch giữa thông số bước ren trong chu trình và bảng công cụ, nếu không máy sẽ báo lỗi.
Kết luận:
Chu trình CYCLE 207 (RIGID TAPPING) trong hệ điều khiển Heidenhain TNC 640 là một công cụ mạnh mẽ và chính xác để thực hiện các thao tác tarô cứng mà không cần đầu kẹp mũi tarô nổi. Chu trình này yêu cầu máy có trục chính điều khiển bằng servo để đảm bảo đồng bộ hóa tốc độ quay và tiến dao, giúp quá trình tarô diễn ra mượt mà và chính xác.
