Giới thiệu
Gia công CNC 5 trục là một bước tiến vượt bậc trong lĩnh vực cơ khí chính xác, cho phép gia công các chi tiết có hình dạng phức tạp với độ chính xác cao. Việc hiểu rõ về công nghệ này là điều cần thiết để áp dụng hiệu quả trong sản xuất hiện đại.
CNC 5 Trục Là Gì?
CNC 5 trục là máy gia công có khả năng di chuyển dao cụ hoặc phôi theo 5 trục riêng biệt:
-
3 trục tuyến tính: X, Y, Z
-
2 trục quay: A (quay quanh trục X), B (quay quanh trục Y) hoặc C (quay quanh trục Z)
Điều này cho phép dao tiếp cận phôi từ nhiều góc độ khác nhau, giúp gia công các bề mặt phức tạp mà máy 3 trục không thể thực hiện được.
Nguyên Lý Hoạt Động

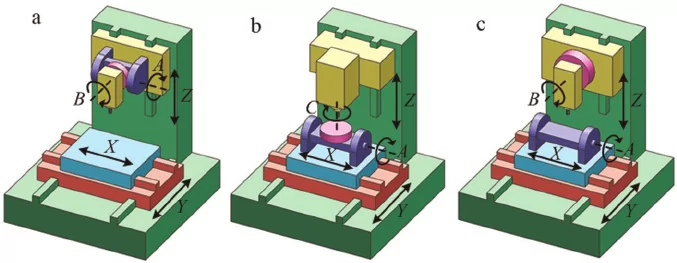

Máy CNC 5 trục hoạt động dựa trên sự kết hợp đồng thời của các trục tuyến tính và trục quay. Có ba cấu hình phổ biến:
-

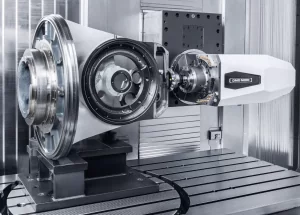

Table-Table: Cả hai trục quay nằm trên bàn máy.
-

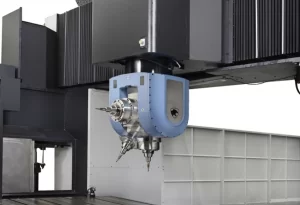

Head-Head: Cả hai trục quay nằm trên đầu dao.
- Head-Table: Kết hết giữa bàn quay và trục quay
Sự kết hợp này cho phép gia công các chi tiết có hình dạng phức tạp mà không cần thay đổi gá đặt nhiều lần.
Ưu Điểm Vượt Trội
-
Giảm số lần gá đặt: Gia công nhiều mặt của chi tiết trong một lần gá, tiết kiệm thời gian và tăng độ chính xác.
-
Gia công chi tiết phức tạp: Thực hiện các chi tiết có hình dạng cong, nghiêng hoặc bề mặt phức tạp.
-
Cải thiện chất lượng bề mặt: Sử dụng dao ngắn hơn, giảm rung lắc, nâng cao chất lượng bề mặt gia công.
-
Tăng năng suất: Rút ngắn thời gian gia công và giảm chi phí sản xuất.

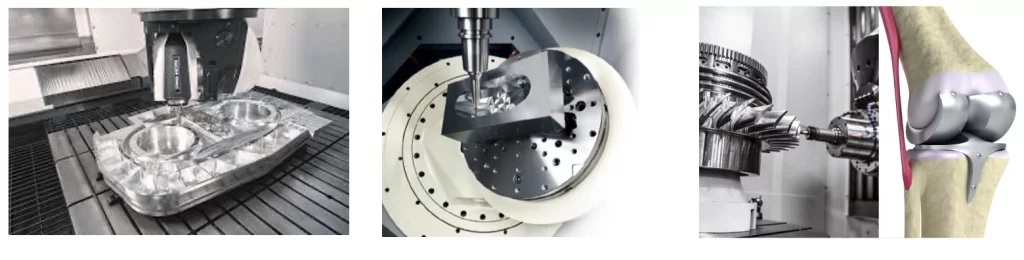

Ứng Dụng Thực Tế
CNC 5 trục được ứng dụng rộng rãi trong các ngành công nghiệp yêu cầu độ chính xác cao và chi tiết phức tạp:
-
Hàng không vũ trụ: Gia công cánh turbine, vỏ động cơ.
-
Y tế: Chế tạo implant, thiết bị y tế.
-
Ô tô: Sản xuất khuôn mẫu, chi tiết động cơ.
-
Khuôn mẫu: Gia công khuôn ép nhựa, khuôn đúc.
