Lỗi dao cắt vào chi tiết và cách khắc phục

Hiện tượng dao cắt vào chi tiết

Nhiều anh em lập trình CNC có thể từng gặp và sẽ gặp phải trường hợp lỗi lẹm dao (dao ăn vào chi tiết) dù anh em đã check đường dao và NC code rất kỹ.

(Lỗi ăn vào chi tiết khi gia công)

Vậy nguyên nhân lỗi này ở đâu?

Nguyên nhân xảy ra trường hợp này là do một số máy CNC chạy G00 không đúng như NC code lập trình. Đây là lý do tại sao anh em kiểm tra đường dao và NC code không có lỗi nhưng chạy thực tế lại gặp lỗi. Kiểu di chuyển G00 này còn được gọi là di chuyển dạng “cẳng chó”. Điều này có nghĩa thay vì một dịch chuyển thẳng từ tọa độ X1, Y1 đến X2, Y2 thì máy lại di chuyển XY đều nhau trước khi đi đến tọa độ xa hơn.

(Sự khác biệt giữa hai kiểu di chuyển G00 của máy CNC)

Dễ dàng có thể nhận thấy với chuyển động theo dạng “cẳng chó”, các va chạm giữa dao và chi tiết hay đồ gá là rất khó kiểm soát.

Giải pháp khắc phục

Để khắc phục các rủi ro này, chúng ta có thể lựa chọn các cách dưới đây.

1. Điều chỉnh parametter của máy CNC

Một số máy CNC hoàn toàn có thể dễ dàng điều chỉnh các thông số parametter để quy định cách di chuyển G00. Anh em có thể liên hệ đơn vị cung cấp máy CNC để được hỗ trợ vấn đề này.

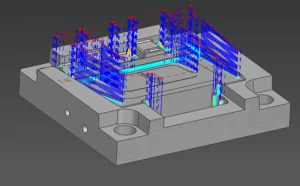

2. Điều chỉnh đường chạy dao G00 luôn trên mặt an toàn

Khi lập trình, các dịch chuyển G00 giữa các đường dao luôn được đưa lên mặt an toàn cũng là một phương án khắc phục. Tuy nhiên, thời gian gia công có thể tăng lên do các chuyển động G0 nhiều hơn.

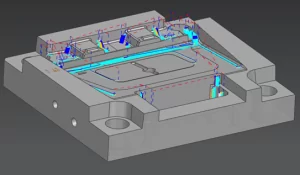

3. Sử dụng G01 cho các di chuyển nhanh dưới mặt an toàn

Đây là phương án mình thường khuyên anh em sử dụng. Thay vì sử dụng các dịch chuyển nhanh bằng G00, chúng ta sử dụng G01 với tốc độ tiến dao lớn (tương đương G0). Với phương án này, chúng ta vẫn đảm bảo tốc độ chạy không cắt lớn, lượng nhấc dao nhỏ và tránh được rủi ro cắt vào chi tiết do G00 gây ra.
