G85 là chu trình doa lỗ (boring cycle) trong hệ thống điều khiển Fanuc, được sử dụng để thực hiện thao tác doa hoặc mở rộng lỗ đã có sẵn trên phôi. Lệnh này giúp tự động hóa quá trình doa với tốc độ ổn định, đảm bảo bề mặt lỗ được gia công mịn và chính xác. Chu trình này thường được sử dụng khi cần tạo độ chính xác cao cho kích thước và độ hoàn thiện của lỗ. Bài viết này sẽ cung cấp hướng dẫn chi tiết về cách sử dụng lệnh G85, giải thích các tham số quan trọng, so sánh với các chu trình khác như G81 và G86, và cung cấp ví dụ thực tế để áp dụng.
Cấu trúc câu lệnh G85:
G85 [G98 | G99] X Y Z R F
Giải thích các tham số:
- G85: Mã lệnh chu trình doa lỗ.
- G98/G99 (tùy chọn): Mã lệnh xác định vị trí rút dao sau khi hoàn thành chu trình doa.
- G98: Rút về vị trí ban đầu (vị trí Z được lập trình hoặc vị trí G00 trước đó).
- G99: Rút về mặt phẳng tham chiếu được xác định bằng tham số R.
- X, Y: Tọa độ vị trí tâm lỗ cần doa theo phương X và Y.
- Z: Độ sâu lỗ cần doa.
- R: Chiều cao rút dao sau khi hoàn thành chu trình doa.
- F: Tốc độ ăn dao, được sử dụng cho cả quá trình tiến dao và rút dao.

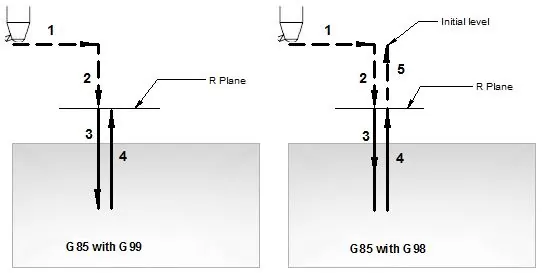

Hoạt động của lệnh G85
Khi thực hiện lệnh G85, máy CNC sẽ tuân theo các bước sau:
- Dao doa tiến vào lỗ với tốc độ ăn dao được chỉ định bởi tham số F đến độ sâu Z.
- Khi đạt đến độ sâu Z, dao không dừng lại mà sẽ ngay lập tức bắt đầu quá trình rút dao với cùng tốc độ ăn dao đã chỉ định.
- Sau khi hoàn tất chu trình doa, dao rút lên đến chiều cao tham chiếu R hoặc vị trí ban đầu, tùy theo lệnh G98 hoặc G99.
Ví dụ thực tế:
G99 G85 X60 Y40 Z-20 R5 F150
Câu lệnh này sẽ thực hiện thao tác doa với các thông số sau:
- Vị trí tâm lỗ doa: X = 60, Y = 40.
- Độ sâu lỗ doa: Z = -20.
- Dao doa sẽ tiến vào và gia công đến độ sâu 20 mm.
- Chiều cao rút dao: R = 5 mm.
- Tốc độ ăn dao: F = 150 mm/phút, được sử dụng cho cả quá trình tiến dao và rút dao.
So sánh G85 với G81 và G86:
| Tính năng | G81 | G85 | G86 |
|---|---|---|---|
| Hoạt động | Khoan và rút dao | Doa lỗ với tốc độ ăn dao không thay đổi | Doa lỗ với dao dừng lại tại đáy lỗ trước khi rút nhanh |
| Ứng dụng | Khoan đơn giản, nhanh chóng | Doa lỗ cần bề mặt mịn và độ chính xác cao | Doa lỗ yêu cầu dừng tại đáy để kiểm tra hoặc thay đổi dao |
| Tham số | X, Y, Z, R, F | X, Y, Z, R, F | X, Y, Z, R, F |
Lưu ý khi sử dụng lệnh G85:
- Tốc độ ăn dao: Phải được điều chỉnh phù hợp với vật liệu phôi và loại dao sử dụng để đảm bảo chất lượng bề mặt gia công.
- Đảm bảo dụng cụ doa: Sử dụng dao doa phù hợp với kích thước lỗ và yêu cầu về độ chính xác, bề mặt hoàn thiện.
- Kiểm tra chiều dài dao: Đảm bảo dao doa đủ chiều dài để đạt đến độ sâu cần thiết mà không va chạm với các chi tiết khác.
Kết luận
Lệnh G85 là một chu trình doa hiệu quả khi cần gia công các lỗ với độ chính xác cao và bề mặt mịn. Chu trình này giúp tiết kiệm thời gian gia công và đảm bảo chất lượng cao nhờ quá trình tiến và rút dao ổn định. So với G81 và G86, G85 phù hợp cho các ứng dụng cần độ chính xác và độ mịn cao mà không cần dừng lại tại đáy lỗ. Người vận hành có thể chọn chu trình phù hợp dựa trên yêu cầu gia công cụ thể.
